В строительстве металлическая деталь часто выглядит простой только до монтажа. Закладная пластина, кронштейн или монтажная планка могут состоять из одного листового элемента, но ошибка в отверстиях, толщине, габарите или покрытии проявится уже на объекте – при анкеровке, сварке, сборке каркаса, монтаже фасада или установке инженерных систем.

Лазерная резка помогает получать детали с точным контуром, повторяемыми отверстиями, пазами и аккуратной кромкой. Но качество результата зависит не только от станка. До запуска нужно согласовать материал, толщину, геометрию, допуски и дальнейший маршрут: гибку, сварку, покраску, сборку или монтаж.

Разберем, какие строительные задачи решают с помощью лазерной резки, чем отличаются закладные, кронштейны и монтажные пластины, какие данные нужны в чертеже и какие ошибки чаще всего приводят к переделкам.

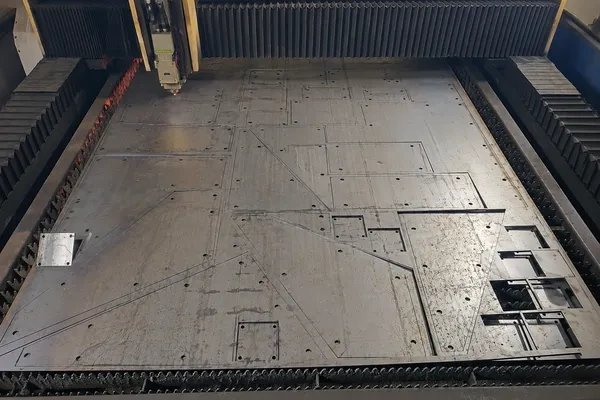

Лазерная резка подходит для строительных деталей, где важны точный контур, повторяемость партии и аккуратные отверстия под крепеж. Лазерный луч движется по заданной геометрии, нагревает металл в зоне реза, а газ удаляет расплав из контура. Так получают наружные формы, внутренние вырезы, круглые отверстия, продолговатые пазы и сложные посадочные элементы без отдельной оснастки под каждый вариант детали.

В строительной задаче это удобно, когда нужна не просто прямоугольная пластина, а элемент под конкретный узел: отверстия под анкеры, пазы для регулировки, выборки под профиль, скругленные углы, маркировка позиции или развертка под последующую гибку.

Для заказчика эти детали могут выглядеть похоже: листовой металл, отверстия, иногда гибы или сварные элементы. Для производства различия важны, потому что у каждой детали свои риски.

Закладные детали

Закладная деталь обычно встраивается в бетон, крепится к основанию или служит точкой присоединения для другой конструкции. Это может быть плоская пластина, пластина с отверстиями, элемент с приваренной арматурой, шпильками или дополнительными ребрами.

Главный риск – несоответствие проектному узлу. Если отверстия смещены, не учтена толщина защитного слоя, неверно выбрана толщина металла или не согласована защита поверхности, исправлять ошибку на объекте сложнее, чем до запуска партии.

Для закладных до резки проверяют габарит пластины, толщину и марку металла, диаметр и координаты отверстий, требования к сварке дополнительных элементов, способ защиты поверхности и маркировку позиций по проекту. Если закладные идут серией, полезно сначала согласовать первую деталь или пробный образец. Так одна ошибка не повторится во всей партии.

Кронштейны

Кронштейн удерживает элемент на выносе или фиксирует его в заданном положении. В строительстве такие детали применяют в фасадных подсистемах, инженерных системах, ограждениях, рекламных конструкциях, защитных кожухах и кабельных трассах.

У кронштейнов часто есть не только резка, но и гибка. Тогда деталь нужно рассматривать как маршрут: сначала раскрой листа, затем гибка, иногда сварка и покраска. Ошибка в развертке может дать правильный плоский контур, но неправильный размер после сгиба.

Развертка – это плоская форма будущей гнутой детали до сгибания. В ней учитывают толщину металла, радиус гиба и положение линии гиба. Если этого не сделать, отверстия могут уйти от проектной оси, а полка кронштейна не совпадет с монтажной плоскостью.

Монтажные пластины

Монтажные пластины используют для соединения, выравнивания, усиления или регулировки узла. В них часто нужны не только круглые отверстия, но и пазы. Паз дает монтажнику небольшой диапазон регулировки, если основание или ответная конструкция имеет отклонения.

Но паз нельзя добавлять «на всякий случай» без понимания нагрузки и крепежа. Удлиненное отверстие уменьшает площадь металла вокруг крепежа и может повлиять на работу узла. Поэтому форму пазов, их длину, ширину и расположение лучше согласовывать с проектировщиком или ответственным инженером.

Для монтажных пластин особенно важны совпадение отверстий с ответной частью, доступ ключа при монтаже, ориентация детали на объекте, необходимость скруглений и требования к покрытию. Если пластина остается на улице или во влажной зоне, вопрос защиты поверхности лучше решить до резки и сборки.

Лазерная резка рациональна, когда деталь нужно получить точно по цифровому контуру, особенно при серии одинаковых элементов. Для строительных деталей это снижает зависимость от ручной разметки и подгонки по месту: каждая следующая деталь повторяет файл.

Лазер хорошо подходит, если в детали много отверстий или пазов, нужен сложный наружный контур, важна повторяемость партии, требуется аккуратная кромка перед сборкой или деталь дальше идет в гибку. В таких задачах точность развертки и стабильность отверстий часто важнее, чем сам факт быстрого раскроя.

Есть ситуации, где технологию нужно уточнять. Если контур простой, металл толстый, а кромка все равно уйдет под грубую зачистку или сварку, другой способ обработки может быть достаточным. Если деталь относится к ответственному несущему узлу, сначала проверяют проектные требования, а уже затем выбирают технологию изготовления.

У «Цинк Мастер» для лазерной резки используется оптоволоконный станок YS-FC3015H-1500 с ЧПУ Cypcut, автофокусом, рабочим полем листа 1500 × 3000 мм и заявленной точностью позиционирования ±0,03 мм. Рабочий диапазон по толщине зависит от материала, поэтому для строительной детали его нужно сверять по чертежу, марке металла и требованиям к кромке.

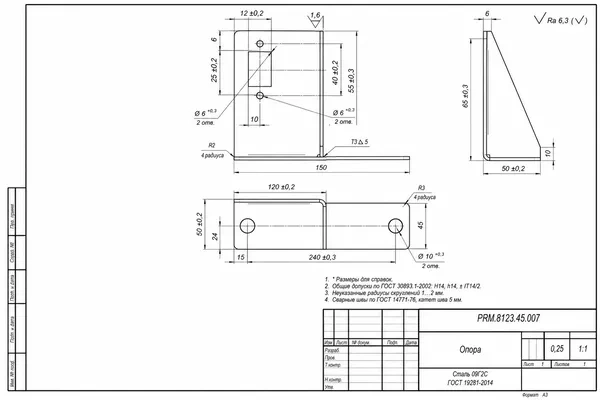

Чертеж должен отвечать не только на вопрос, какой контур резать. Он должен объяснять, как деталь будет работать после производства: куда она встанет, чем крепится, будет ли гнуться, вариться, краситься или монтироваться в составе узла.

Чем больше неопределенности остается в файле, тем выше риск остановки на согласовании или переделки после изготовления.

Материал, толщина и назначение детали

В заявке лучше сразу указать материал, толщину и назначение детали. Для декоративных или вспомогательных элементов иногда достаточно общего описания. Для закладных, кронштейнов и монтажных пластин этого мало: толщина и марка металла связаны с нагрузкой, способом крепления и условиями эксплуатации.

Если деталь будет работать на улице, во влажном помещении или рядом с другими материалами, заранее уточняют покрытие. Порошковая покраска, использование оцинкованной стали, грунтование или другая защита поверхности требуют разных решений. После резки может понадобиться гибка, сварка, зачистка зоны шва или подготовка к окрашиванию.

Отверстия, пазы и внутренние контуры

Отверстия в строительных деталях часто важнее внешнего контура. Именно они определяют, совпадет ли пластина с анкерами, шпильками, профилем или ответной деталью.

В чертеже нужно указать диаметр отверстий, координаты центров, форму пазов, радиусы на концах пазов, расстояние от отверстия до края, шаг повторяющихся отверстий и требования к посадке крепежа. Если файл подготовлен в DXF или DWG, контуры должны быть замкнутыми, без дублей линий и случайных наложений. Станок работает по геометрии файла, а не по визуальному впечатлению от картинки.

Гибка, сварка и покрытие после резки

Если деталь после резки идет в гибку, отверстия и пазы размещают с учетом линии гиба. Слишком близкое отверстие может деформироваться, а паз – изменить форму. Радиус гиба и минимальные расстояния зависят от материала, толщины и инструмента, поэтому их не стоит задавать произвольно.

Если после резки будет сварка, заранее определяют, какие кромки участвуют в шве и где нужна зачистка. Если после сварки планируется порошковая покраска, учитывают доступ краски к внутренним углам, подвес детали и подготовку поверхности.

Хороший чертеж отвечает на три вопроса: что резать, что будет дальше с деталью и по каким размерам проверять результат.

Строительная деталь редко заканчивается на резке. После раскроя ее могут гнуть, сваривать, красить, комплектовать и отгружать по позициям. Если эти этапы разнесены между разными подрядчиками, растет риск несостыковок: один исполнитель режет по файлу, другой гнет по своим допущениям, третий красит без понимания монтажной стороны.

Связка «резка – гибка – сварка – порошковая покраска» помогает смотреть на деталь как на изделие, а не как на отдельный контур. Это особенно важно для кронштейнов, фасадных элементов, кожухов, защитных панелей, коробов, лотков и нестандартных монтажных деталей.

У «Цинк Мастер» в одном производственном маршруте доступны лазерная резка, гибка металла, сварочные работы и порошковая покраска. Компания работает с файлами DXF, DWG, SLDPRT, а также с PDF и эскизами от руки с последующей доработкой. Это удобно, когда у заказчика есть строительный эскиз или проектная идея, но еще нет корректного файла для резки.

Для серийных строительных деталей полезен контроль первой детали. Сначала проверяют геометрию, отверстия, гибы и посадку, затем запускают остальную партию. Такой подход особенно важен, если деталь входит в повторяющийся узел фасада, кровли, вентиляции или каркаса.

Перед заказом лазерной резки строительных деталей проверьте, что у вас есть чертеж или эскиз с размерами, материал, толщина, количество, привязка детали к узлу, понятные отверстия и пазы, а также информация о дальнейших операциях. Для видимых деталей добавьте требования к лицевой стороне. Для деталей, которые работают в несущем узле, отдельно согласуйте, кто подтверждает изменения.

Чем точнее подготовлены входные данные, тем меньше переделок на объекте и тем предсказуемее срок и стоимость. Пришлите файл и описание задачи в «Цинк Мастер» – мы проверим технологичность чертежа, уточним спорные места и рассчитаем стоимость по вашей партии с учетом гибки, сварки и покрытия, если они нужны.
