Лазерная резка часто становится первым этапом изготовления сварной детали. Заготовки вырезают по контуру, затем собирают, прихватывают и проваривают. Если на этапе чертежа не учесть сварку, проблема проявится уже после резки: детали не состыкуются, отверстие окажется рядом со швом, кромку придется дорабатывать вручную, а геометрию может увести после нагрева.
Поэтому чертеж для лазерной резки под сварку должен описывать не только форму отдельной детали. В нем важно показать, как эта деталь будет работать в сборке: где пройдет шов, какие поверхности должны совпасть, где нужны зазоры, что будет лицевой стороной и какие операции запланированы после резки.
Обычный контур для лазерной резки отвечает на вопрос: какую деталь нужно вырезать из листа. Для сварной конструкции этого недостаточно. Производству нужно понимать, как заготовка войдет в узел и что произойдет с ней на следующих этапах.
На чертеж влияет сразу несколько факторов: материал и толщина листа, тип соединения деталей, положение сварного шва и доступ к месту сварки. Не менее важны необходимость прихваток, зазоры между деталями и требования к кромке. Дополнительно учитываются последующие операции – гибка, зачистка или покраска – и критичные размеры, которые должны сохраниться после сборки.
Лазерная резка дает точную заготовку, но не компенсирует ошибки в логике сборки. Если паз рассчитан без зазора, отверстие размещено в зоне шва или кромка недоступна для провара, деталь придется дорабатывать уже после резки.
Чертеж должен быть понятен не только оператору резки, но и специалисту, который будет собирать изделие после нее.
| Что указать | Зачем это нужно |
|---|---|
| Материал | От материала зависит режим резки, поведение кромки и технология сварки |
| Толщина листа | Влияет на зазоры, жесткость детали, подготовку кромки и риск деформации |
| Контур в масштабе 1:1 | Помогает избежать ошибки при подготовке файла к резке |
| Места будущих швов | Позволяет заранее проверить отверстия, пазы и доступ к сварке |
| Лицевые стороны | Важно для деталей, где внешний вид имеет значение |
| Критичные размеры | Показывают, какие габариты нельзя менять при подготовке производства |
| Требования к кромке | Помогают понять, нужна ли зачистка, притупление или подготовка под сварку |
| Последующие операции | Гибка, сварка, зачистка и покраска могут влиять на геометрию детали |
Если файл передается в DXF или DWG, контуры должны быть замкнутыми, без дублей линий, лишних слоев, случайных точек и вспомогательных построений. Если есть только PDF, эскиз или 3D-модель, это стоит сразу указать в заявке, чтобы специалист проверил, какие данные нужно доработать перед запуском.
«Цинк Мастер» принимает файлы форматов DXF, DWG, SLDPRT, PDF и эскизы от руки с последующей доработкой. Для точного расчета и проверки технологичности желательно приложить не только контур резки, но и сборочный вид изделия.

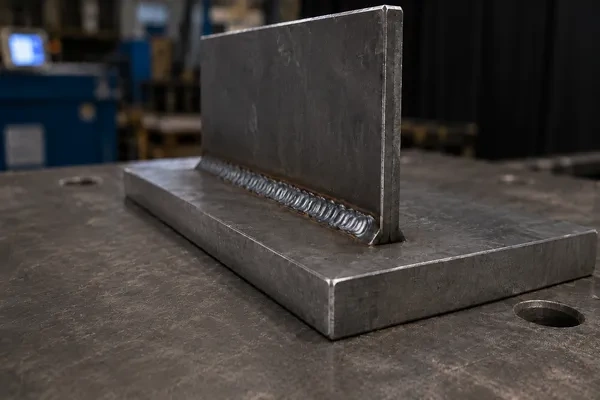

Сварной шов занимает место, требует доступа и влияет на геометрию детали после нагрева. Поэтому его стоит учитывать до резки, а не после получения заготовок.
В чертеже или техническом задании полезно описать, где будет проходить шов и с какой стороны выполняется сварка, нужен ли он сплошным или прерывистым. Отдельно стоит обозначить участки, которые нельзя заваривать, и зоны, где после сварки потребуется зачистка. Важно также показать поверхности, которые должны остаться лицевыми, и зафиксировать требования к прочности или внешнему виду соединения, если они есть.
Если отверстие, паз или декоративная перфорация находятся слишком близко к зоне сварки, при нагреве их может повести или частично перекрыть наплавленным металлом. Для посадочных отверстий, крепежа и видимых элементов это особенно критично.
В сварных узлах детали редко проектируют как идеальное соединение «в ноль». На сборку влияют допуски, ширина реза, состояние кромки, толщина материала, прихватки и тепловое воздействие от сварки.
Плотная посадка кажется аккуратным решением, но на производстве может создать лишние операции. Детали приходится подгонять, зачищать, стягивать струбцинами или осаживать вручную. Это увеличивает время сборки и повышает риск повредить кромку.
Для пазов, шипов и вставных элементов стоит заранее определить технологический зазор. Его размер зависит от материала, толщины, типа соединения и требований к готовому узлу.
В некоторых соединениях зазор нужен не для удобства сборки, а для качества сварки. Если детали сомкнуты слишком плотно, внешний шов может выглядеть аккуратно, но провар окажется недостаточным для конкретной задачи.
Если соединение несет нагрузку, требования к провару нужно передать в чертеже или техническом задании. Это поможет выбрать способ подготовки кромки и порядок сборки.
Керф – это ширина реза, которую оставляет лазерный луч. При подготовке управляющей программы его учитывают, чтобы получить размер по чертежу.
Проблемы возникают, когда компенсация уже вручную заложена в файл, но это не указано. В таком случае можно получить лишнее смещение размеров. Для производства безопаснее передавать номинальную геометрию детали и отдельно отмечать критичные посадки, зазоры и размеры, которые важны после сборки.
Качество кромки после лазерной резки зависит от материала, толщины, режима, газа и требований к детали. Для части сварных изделий достаточно чистого реза. В других случаях может потребоваться дополнительная подготовка: снятие заусенцев, притупление острой кромки, зачистка окалины или фаска.
Фаска – скос на кромке детали, который применяют для подготовки некоторых сварных соединений. Она нужна не во всех случаях. Решение зависит от толщины металла, типа шва и требований к прочности.
Если фаска, притупление или зачистка обязательны, это нужно указать отдельно. Лазерная резка формирует контур детали, а подготовка сварочной кромки может быть отдельной операцией.
Отверстия и пазы могут ускорить сборку сварной конструкции. Они помогают позиционировать детали, фиксировать элементы в оснастке и повторять геометрию в партии. Но их нужно размещать с учетом сварки.
Перед отправкой файла стоит проверить:
Прихватка – короткий предварительный сварной шов, который удерживает детали перед основной сваркой. Для нее тоже нужно место. Если вся зона соединения занята отверстиями или прорезями, сборщику придется менять порядок работ или дорабатывать деталь.
Для серийных изделий полезно заранее предусмотреть базовые отверстия, пазы, шипы или упоры. Это снижает зависимость результата от ручной разметки и помогает повторять геометрию от партии к партии.
Сварка локально нагревает металл. После остывания в детали могут появиться внутренние напряжения, коробление, изменение угла или отклонение плоскости. Риск зависит от толщины, длины шва, симметрии конструкции, жесткости узла и порядка сварки.
| Фактор | Как влияет на изделие | Что предусмотреть в чертеже |
|---|---|---|
| Тонкий лист | Более чувствителен к перегреву и короблению | Не задавать длинные сплошные швы без необходимости |
| Длинный шов | Увеличивает тепловое воздействие | Уточнить, допустим ли прерывистый шов |
| Несимметричная конструкция | Может увести деталь в одну сторону | Показать сборочный вид и критичные размеры |
| Большие плоскости | Могут потерять плоскостность | Рассмотреть ребра, гибы или усиления |
| Лицевая поверхность | Следы зачистки могут быть заметны | Отметить зоны, где важен внешний вид |
Полностью убрать тепловые деформации нельзя, но их можно снизить конструктивно: продумать последовательность сварки, предусмотреть фиксацию, не перегружать деталь длинными швами и заранее указать размеры, которые должны сохраниться после сборки.
Для простой плоской детали может быть достаточно одного контура резки. Для сварного узла часто нужен комплект данных: отдельные детали, сборочный вид, спецификация и пояснения по швам.
Сборочный чертеж особенно полезен, когда изделие состоит из нескольких деталей или содержит рамные, коробчатые либо пространственные элементы. Он необходим, если детали входят друг в друга через пазы, а в готовом узле важны диагонали, плоскостность или перпендикулярность. Без сборочного вида сложно корректно показать, что швы должны быть только с определенной стороны или что у изделия есть лицевые поверхности. Отдельно сборочный чертеж пригодится, если после сварки предусмотрена покраска, гибка или сборка с крепежом.
Сборочный вид не обязательно должен быть сложным. Часто достаточно схемы с позициями деталей, местами швов, основными габаритами и требованиями к внешнему виду. Главное – показать, как заготовки должны соединиться в изделие.
Если изделие после сварки идет в порошковую покраску или другое покрытие, это нужно учитывать еще и в чертеже.
На качество покрытия влияет состояние поверхности и геометрия детали. Острые кромки и резкие переходы дают неравномерное покрытие, а труднодоступные внутренние углы и закрытые полости плохо прокрашиваются. Дополнительные риски создают следы сварки и зачистки, а также загрязнения в зоне шва. Отдельного внимания требуют лицевые поверхности, которые нельзя повредить при обработке.
Порошковая покраска требует подготовки поверхности. Поэтому важно заранее понимать, какие швы будут зачищаться, какие кромки останутся видимыми и где покрытие должно выглядеть аккуратно.
Файл для резки. Контуры должны быть замкнуты, масштаб задан 1:1, без дублей линий и вспомогательных элементов. Внутренние и наружные контуры должны быть различимы, а единицы измерения – понятны.
Материал и размеры. В чертеже указаны материал и толщина листа, отмечены критичные размеры. Если важен внешний вид – показаны лицевые стороны. Дополнительно зафиксированы требования к кромке.
Сварка. Понятно, где будут швы, и при необходимости указана сторона сварки. Проверены зазоры и посадки, оставлено место для прихваток. Отверстия и пазы не мешают шву, и к месту сварки есть свободный доступ.
Сборка и последующие операции. Если изделие состоит из нескольких деталей – приложен сборочный вид. Учтены гибка, зачистка швов и последующее покрытие. Отдельно проверено, что швы не перекроют крепежные и посадочные зоны.
Если по зазорам, кромке или последовательности сборки есть сомнения, чертеж лучше проверить до запуска. Для расчета и технологической оценки можно передать контур детали, сборочный вид, материал, толщину, количество и требования к сварке. Это помогает заранее увидеть спорные места и снизить риск переделок.
Чертеж для лазерной резки под сварку должен показывать не только геометрию детали, но и ее место в готовом изделии. В нем важно отразить материал, толщину, кромки, зоны швов, зазоры, критичные размеры и операции после резки.
Главный ориентир – проектировать не отдельную заготовку, а всю сборку. Тогда лазерная резка, сварка, зачистка и покраска работают как единый производственный маршрут, а не как набор несвязанных операций. Для единичного изделия это сокращает количество уточнений. Для серийной партии – снижает риск повторить одну и ту же ошибку во всех деталях.
Если по чертежу остаются вопросы, лучше обсудить их до запуска в резку. Специалисты компании «Цинк Мастер» могут изучить файл или эскиз и подсказать, готов ли он к производству: корректно ли указаны материал и толщина, учтены ли зазоры, кромки, зоны сварки и последующая обработка.
Такая предварительная проверка помогает избежать лишней подгонки, переделок и задержек в цехе.
