Когда стандартная водосточная система не подходит и нужны элементы по индивидуальным размерам

Есть расхожее мнение: заказ детали «под размеры объекта» это всегда дольше и дороже, чем взять готовый комплект в магазине. На практике с водостоком часто выходит наоборот. Неподходящий стандартный угол или воронка не исчезают сами. Их допиливают болгаркой на кровле, доваривают на месте или снимают через полгода, когда стык начинает течь. В деньгах и времени вторая доработка обычно обходится дороже, чем если бы деталь изначально сделали под объект.

Вопрос не в том, «стандарт или заказ» вообще, а в том, где именно проходит граница между ними для конкретной кровли.

Три ситуации, в которых готовый комплект почти гарантированно потребует доработки.

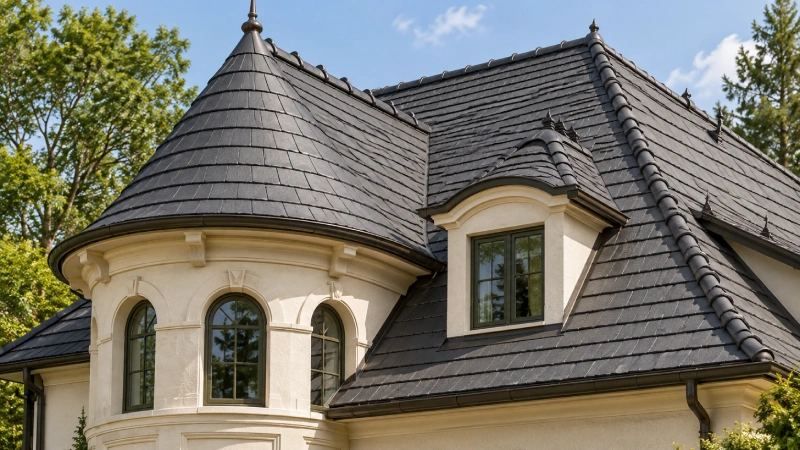

Кровля неправильной формы. Ендовы, переломы, несколько уровней скатов. Вода в таких местах ведет себя не так, как на прямом участке, и типовой угловой элемент здесь просто не совпадет с реальным углом примыкания. Производитель готовых комплектов рассчитывает угловые детали на стандартные 90° или 135°. Если кровля дает нестандартный угол схождения скатов, деталь либо не встанет вообще, либо встанет с перекосом, который потом компенсируют герметиком, а не подгонкой металла.

Ремонт, а не новое строительство. На старом здании часто нужно заменить один поврежденный элемент, а не всю систему. Современный стандартный размер к соседним еще рабочим деталям может просто не подойти по посадке, по способу крепления или по внешнему виду. За 10–15 лет производители нередко меняют размерные ряды и профили, и деталь, купленная сегодня, физически не совпадает по сечению с той, что стоит на доме с 2010-х годов.

Фасад, где водосток часть архитектуры, а не техническая деталь. На таких объектах видно каждый шов и каждый стык, и типовое решение, рассчитанное на функцию, а не на вид, будет заметно выделяться. Это касается не только частных домов с выраженным фасадным решением, но и коммерческих зданий, где водосток обязаны согласовывать с общим фасадным решением вплоть до цвета и формы, повторяющей другие металлические элементы.

Если ни один из этих трех пунктов не про ваш объект, вероятно стандартная система действительно закроет задачу и переплачивать за индивидуальное изготовление незачем.

Индивидуальное изготовление редко означает «вся система целиком». Обычно точечно закрывают несколько типов узлов, которые готовый комплект не покрывает:

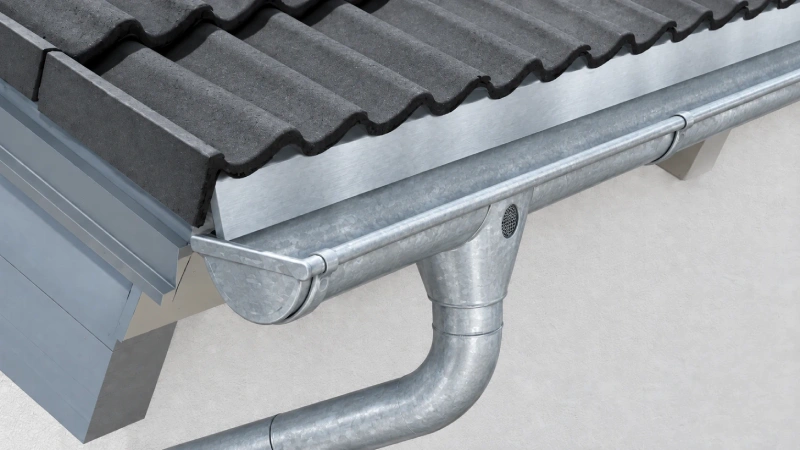

• желоба нестандартной длины или нетипового сечения, когда карниз не укладывается в кратное число стандартных секций;
• угловые и переходные элементы под тупой или острый угол примыкания, которого нет в стандартной линейке;
• воронки и переходники под диаметр трубы, отличающийся от типового ряда конкретного производителя;
• накладки и защитные элементы на кронштейнах там, где важен именно внешний вид крепления, а не только его функция;
• узлы примыкания водостока к парапету, эркеру или мансардному окну, геометрически уникальные для каждого здания места.

Здесь важно не путать «нестандартную деталь» с «деталью произвольной формы». Даже индивидуальный элемент проектируют так, чтобы он совпал с типовым сечением желоба или трубы на стыке. Иначе придется делать нестандартной уже всю цепочку, а не один узел.

Отдельный вопрос, который часто недооценивают: что выбирать в качестве материала для нестандартного элемента, если он будет стоять рядом со стандартными деталями системы.

Для большинства задач подходит оцинкованная сталь толщиной 0,5–0,7 мм. Этого достаточно для желобов и угловых элементов, не несущих дополнительной нагрузки. Для узлов, которые чаще подвергаются механическому воздействию, например воронок в зоне пешеходного прохода или элементов на нижнем ярусе водостока, толщину имеет смысл увеличивать до 0,8–1 мм.

Покрытие подбирают исходя из условий эксплуатации, а не только из совпадения цвета с фасадом. Открытый участок под прямым воздействием осадков и элемент, скрытый под навесом или козырьком, по-разному реагируют на один и тот же тип полимерного покрытия. Если деталь примыкает к уже установленным элементам другого производителя, толщину и тип покрытия стоит уточнять заранее. Иначе на солнце или при перепаде температур может проявиться едва заметная разница в оттенке.

Когда к нам обращаются за нестандартной деталью, разговор почти всегда начинается с одних и тех же вопросов. Чем раньше на них есть ответ, тем быстрее уходит заказ в работу.

Во-первых, спрашиваем про сам узел: как деталь будет крепиться и к чему примыкать, а не только какая у нее длина. Угловой элемент, который встанет между двумя желобами, требует других допусков, чем воронка, которая просто переходит в трубу.

Во-вторых, уточняем, есть ли уже чертеж или эскиз. Если нет, подойдут фото узла с рулеткой в кадре и парой замеров от руки. Чертеж мы готовим сами, но без реальных размеров объекта угадать посадку невозможно.

В-третьих, спрашиваем про материал и покрытие не из формальности, а потому что открытый участок под прямыми осадками и деталь под навесом требуют разного покрытия, даже если по форме это одна и та же деталь.

И отдельно спрашиваем, идет ли речь об одной детали или о партии. Это напрямую влияет и на цену за единицу, и на то, есть ли смысл делать пробный образец перед запуском серии.

• Разбираем задачу. Смотрим чертеж, эскиз или присланные замеры, уточняем, к какому узлу деталь будет примыкать и какая на нее нагрузка.
• Готовим рабочий чертеж, если его не было, и заранее проговариваем спорные размеры. Лучше уточнить их до резки, а не после.
• Подбираем металл, толщину и технологию: резка, гибка, где нужно сварка, при необходимости порошковая покраска в цвет фасада.
• Изготавливаем деталь на оборудовании с точностью резки ±0,03 мм и гибки ±0,1 мм. Этого достаточно, чтобы сложные угловые узлы совпадали без доработки напильником на монтаже.
• Проверяем деталь в отделе технического контроля. Сверяем соответствие чертежу и требованиям ГОСТ/ТУ до того, как деталь уедет со склада.

Для партии от 20 одинаковых элементов на этом же этапе можно сделать один пробный образец и проверить посадку на объекте до того, как в производство уйдет вся серия.

Замеряют одну деталь саму по себе, забыв про соседние элементы. В результате угловой переход, идеальный сам по себе, не встает в паре с уже смонтированным желобом из-за разницы в посадочных размерах.

Не говорят, куда именно деталь встанет, на фасад или на кровлю, хотя для этих мест обычно нужно разное крепление. Без этой информации закладывается усредненный вариант.

Экономят на толщине металла там, где элемент несет механическую нагрузку. Например, ставят тонкий лист там, где раньше стояла массивная литая деталь, и через сезон получают деформацию на морозе.

Принимают готовую деталь без пробной установки. Даже точно изготовленный элемент стоит один раз приложить на месте, прежде чем закрывать заказ как выполненный.

Стандартная система подходит для простого вида кровли – с обычными углами и типовыми размерами. Если конструкция сложнее, стоит заранее сравнить, что обойдется выгоднее: заказать деталь по индивидуальным размерам или позже дорабатывать стандартный элемент на монтаже.
