Как рассчитать размер желоба и диаметр водосточной трубы

Если после сильного ливня вода льется через край желоба или хлещет из стыков трубы, дело обычно не в качестве материала. Чаще всего размеры элементов подобрали «на глаз» или ориентировались на площадь всего дома, а не на площадь конкретного ската, который эта труба обслуживает.

Расчет водостока – это расчет пропускной способности системы водоотведения : сколько воды система должна принять в пик ливня и успеть отвести, не переливаясь. Разберем, как считать площадь водосбора, выбирать размер желоба и диаметр трубы и сколько воронок нужно на дом с конкретными цифрами и примером на реальных размерах.

Что влияет на размер желоба и трубы

Ключевой параметр – не площадь дома, а площадь ската, вода с которого стекает в конкретный желоб. Двускатная крыша обычно считается по каждому скату отдельно. Если оба ската подключены к разным желобам, у них разные требования к диаметру.

На расчет влияют:

площадь и уклон ската, который питает конкретный желоб
количество точек водосбора (воронок) на этот участок
длина желоба между воронками
интенсивность осадков в регионе. В средней полосе и Беларуси проектировщики обычно закладывают пиковую нагрузку около 70–90 мм/ч
геометрия крыши: наличие ендов и переломов увеличивает локальную нагрузку на отдельные участки желоба сильнее, чем показывает общая площадь кровли.

Для сложных крыш с несколькими уровнями и ендовами систему нужно считать по участкам отдельно. Усредненная площадь всей кровли здесь ничего не скажет о нагрузке на конкретный желоб.

Как рассчитать площадь водосбора

Площадь водосбора – это горизонтальная проекция ската, с которого вода попадает в желоб:

S = L × B

где L – длина ската по карнизу, B – горизонтальная длина от карниза до конька.

Пример. Скат размером 10 × 5 м (по проекции) дает площадь водосбора 50 м². Если к одному желобу подключены два одинаковых ската, площади суммируются и в расчет диаметра трубы уже пойдут 100 м².

Для большинства частных домов площади проекции достаточно. Уточнять фактическую площадь кровли с учетом уклона имеет смысл только для сложных объектов: крутых кровель (свыше 45°) или зданий с большой площадью остекления мансардных окон, где локальный сброс воды выше среднего.

Как выбрать размер желоба

Желоб должен принять весь объем воды до того, как она уйдет в трубу. Если сечения не хватает, перелив происходит именно здесь, а не на трубе. На практике у производителей систем сложились устойчивые сочетания желоб/труба, которые ориентируются на площадь ската на одну воронку:

Типоразмер (желоб/труба)	Ориентировочная площадь на одну воронку	Где применяется
90/75–80 мм	до 30–50 м²	навесы, беседки, бани, хозпостройки
100–125/90–100 мм	50–130 м²	частные дома, стандартная жилая застройка
150/100–120 мм	свыше 130 м²	большие скаты, коммерческие и промышленные объекты

Это ориентир, а не жесткая норма. Реальная пропускная способность у разных производителей отличается на 15–20% в зависимости от профиля желоба и формы воронки. Для дома со скатом 50–60 м² типоразмер 100–125/90–100 мм обычно берет нагрузку с запасом. Для ската свыше 130 м² на одну трубу лучше сразу закладывать 150-й желоб.

Как рассчитать диаметр водосточной трубы

Труба должна пропускать не меньше воды, чем собирает подключенный к ней желоб. Иначе перелив просто сместится ниже, на верхний срез трубы.

Расчетный ориентир, которым пользуются проектировщики: 1,5 см² сечения трубы на каждый 1 м² обслуживаемой площади кровли.

Пример расчета. Скат площадью 60 м² → нужное сечение трубы: 60 × 1,5 = 90 см². Площадь круга S = π × r², отсюда радиус r = √(90 / π) ≈ 5,35 см, диаметр около 107 мм.

На практике под такой результат берут ближайший стандартный диаметр: 100 или 110–125 мм в зависимости от размерного ряда конкретной системы. Округлять вниз «под размер» не стоит. Запас в 10–15% компенсирует ливень выше среднего и частичное засорение трубы листвой.

Практический совет: если считаете для объекта с высокой ответственностью: коммерческое здание, кровля с ендовами, регион с частыми ливнями, расчетное сечение стоит проверить с проектировщиком по СП 17.13330.2017, а не ограничиваться этим упрощенным правилом.

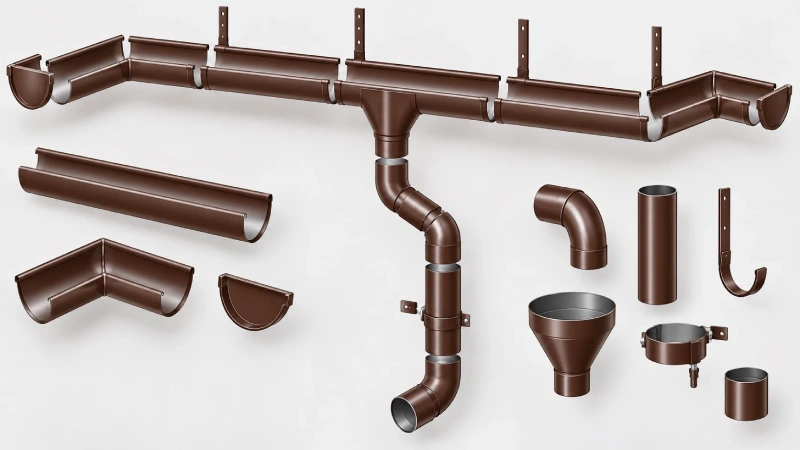

Необходимое количество воронок и труб

Количество точек водоотвода зависит не только от площади, но и от длины карниза. Чем длиннее желоб между воронками, тем дольше вода идет по горизонтали и тем выше риск перелива на середине участка.

Общий ориентир:

на простую двускатную крышу закладывают минимум по одной трубе на каждый угол дома, то есть 4 трубы, даже если по площади формально хватило бы двух;
если длина одного ската превышает 12 м, посередине добавляют еще одну точку водоотвода;
по СП 17.13330.2017 расстояние между соседними воронками не должно превышать 24 м. Это верхний предел, а не рекомендуемое значение.

Пример. Одноэтажный дом 10 × 8 м с двускатной крышей: площадь каждого ската около 50 м². По углам дома ставят 4 трубы (по одной на угол). Это стандартная схема независимо от того, что общая площадь позволила бы обойтись меньшим числом воронок. Так система остается устойчивой даже при неравномерном ливне с одной стороны здания.

Частые ошибки при расчете водостока

Считают по площади дома, а не по площади ската. Это самая частая ошибка. Она игнорирует, что вода с разных скатов часто уходит в разные желоба с разной нагрузкой.
Ставят диаметр трубы «по остатку бюджета», а не по расчету. Экономия на трубе на 10–15 мм в диаметре при сильном ливне дает перелив именно там, где систему видно хуже всего, у отмостки.
Мало воронок на длинном карнизе. Одна труба на 20-метровый скат вместо двух – верный способ получить перелив в середине пролета.
Не учитывают ендовы и переломы кровли. В этих точках локальная нагрузка на желоб выше средней по кровле в разы, а считают ее обычно «как обычный скат».
Выбирают элементы только по внешнему виду. Цвет и профиль важны для фасада, но если пропускная способность не проверена, визуально красивый желоб просто не справится с нагрузкой.

Отдельная ошибка – не думать заранее об изготовлении и монтаже. Если желоб и труба заказываются по индивидуальным размерам, а не покупаются готовым комплектом, точность исходных данных напрямую влияет на то, сойдется ли система при монтаже.

Что подготовить перед заказом элементов

Перед тем как отдавать размеры в производство, стоит собрать:

размеры кровли и расчетную площадь каждого ската
длину карнизов и расположение углов, ендов, переломов
количество и расположение точек водоотвода
материал и толщину металла
требования к покрытию (цвет, тип полимерного слоя)
особенности монтажа: крепления, примыкания к фасаду.

Чем точнее эти данные на входе, тем меньше вероятность, что готовые элементы придется подгонять на месте.

Как компания «Цинк Мастер» помогает с расчетом и изготовлением водостока

Мы режем и гнем водосточные желоба, трубы, воронки и колена по индивидуальным размерам под конкретную геометрию кровли, а не только по стандартному размерному ряду. Это особенно важно для нестандартных скатов, ендов и переломов, где готовые комплекты из магазина не всегда подходят по длине или углу примыкания.

Работаем с лазерной резкой и гибкой листового металла нужной толщины, свариваем узлы, где это нужно по конструкции, и наносим порошковое покрытие. Так все элементы водостока получаются в едином производственном цикле без необходимости искать разных подрядчиков под каждый этап.

Если у вас уже есть чертеж или эскиз, мы уточним, все ли учтено (толщина металла, зазоры под крепления, места примыканий), рассчитаем стоимость и сроки изготовления. Если чертежа нет, поможем определить нужные параметры по размерам кровли.

Что проверить перед заказом

Прежде чем отправлять размеры в производство, стоит свериться с коротким списком:

расчет сделан по площади каждого ската отдельно, а не по площади дома
диаметр трубы посчитан по правилу 1,5 см² сечения на 1 м² кровли
учтены ендовы и переломы кровли как отдельные участки нагрузки
расстояние между воронками не превышает 24 м, а на длинных скатах (свыше 12 м) добавлена промежуточная точка
готовы точные размеры кровли, толщина металла и требования к покрытию для передачи в производство.

Если хотя бы один из этих пунктов остается под вопросом, стоит уточнить расчет до заказа элементов, а не после монтажа.

Ответы на частые вопросы

Можно ли подобрать размер желоба только по площади дома?

Нет, и это самая распространенная ошибка. Для расчета важна площадь конкретного ската, вода с которого поступает в этот желоб, а не площадь застройки в целом. Два одинаковых по метражу дома с разной формой крыши могут требовать разные диаметры.

Нужно ли учитывать форму крыши при расчете?

Да, и в первую очередь наличие ендов и переломов. В этих точках вода с двух скатов собирается в одном месте и локальная нагрузка на желоб там ощутимо выше, чем на прямом участке той же длины.

Можно ли изготовить элементы водостока по индивидуальным размерам?

Да, металлические элементы: желоба, трубы, воронки, колена можно изготовить по чертежу или по подготовленным размерам кровли. Если готового чертежа нет, параметры согласовываются с производством до запуска в работу.

Почему нельзя установить трубу меньшего диаметра, чем в расчете?

Труба с недостаточным сечением не успевает пропускать воду в пик ливня, даже если желоб подобран правильно. Перелив просто смещается ниже, к верхнему срезу трубы. Экономия в 10–15 мм диаметра на этапе заказа обычно оборачивается переделкой после первого сильного дождя.

Сколько воронок нужно на обычный дом с двускатной крышей?

Как правило, не меньше четырех: по одной на каждый угол здания, даже если формальный расчет по площади допускал бы меньше. Если длина ската превышает 12 м, добавляют еще одну точку водоотвода посередине.

Влияет ли засорение листвой на то, какой диаметр закладывать в расчет?

Напрямую в формулу это не входит, но именно поэтому расчетный диаметр не стоит округлять вниз «под размер». Запас в 10–15% к расчетному сечению компенсирует не только ливень выше среднего, но и постепенное сужение прохода из-за листвы и мусора между чистками, особенно на желобах рядом с деревьями.
